世界のデジタルインフラとAI開発を足元から支える半導体産業において、日本発の巨大メモリメーカーとして圧倒的な存在感を放つのが「キオクシア(Kioxia)」です。スマートフォンやデータセンターの記憶装置に不可欠なNAND型フラッシュメモリのパイオニアでありながら、その成り立ちや複雑な資本関係、業界再編のドラマについては全貌を把握しづらいと感じる読者も少なくありません。

東芝の祖業から切り離された紆余曲折の歴史を経て、市場のシリコンサイクルを乗り越えながら独自の進化を遂げてきた同社。巨大ファブが稼働する生産拠点の強みから、再編の行方、気になる年収や職場環境、そして株式市場での最新評価まで、経済・半導体業界の最新取材データをもとにその実像を多角的に解き明かします。

📌 【この記事の重要ポイントまとめ】
  • 要点1:キオクシアは旧東芝メモリを前身とし、世界で初めてNAND型フラッシュメモリを発明した技術的系譜を継ぐ日本屈指の半導体メーカー。
  • 要点2:三重県の四日市工場と岩手県の北上工場を主力拠点に、米ウエスタンデジタルとの共同投資体制で世界トップクラスの半導体メモリシェアを維持。
  • 要点3:AI特需に伴うデータセンター向け高付加価値製品の急伸で業績推移は回復基調にあり、上場動向や事業統合の行方が業界再編の焦点。

【基本概要】キオクシアとはどんな会社?社名の由来と旧東芝メモリの歴史的経緯

キオクシアの原点を語る上で外せないのが、日本の半導体技術史における金字塔とも言えるフラッシュメモリ発明の歴史です。1980年代、東芝の研究開発部門に所属していた技術者・舛岡富士雄氏らによってNOR型、そして現在の大容量記憶媒体の標準となったNAND型フラッシュメモリが世界で初めて考案・開発されました。この世紀の発明こそが、現在の同社を支える事業の原点となっています。

しかし、同社が現在の単独法人へと至る道筋は平坦ではありませんでした。東芝メモリの経緯を振り返ると、2010年代半ばに起きた東芝本体の米原発事業巨額損失に伴う債務超過危機が最大の契機となります。優良事業であったメモリ部門を本体から切り離す苦渋の決断が下され、2017年に分社化。2018年には米プライベート・エクイティ大手のベインキャピタルが主導する日米韓連合コンソーシアム(Pangea)へ約2兆円で売却されました。

その後、2019年10月1日付でキオクシア(Kioxia)への社名変更が実施されました。気になるキオクシアの社名の由来は、日本語の「記憶(kioku)」と、ギリシャ語で価値を表す「価値(axia)」を組み合わせた造語です。「『記憶』で世界をおもしろくする」というミッションのもと、旧社名である東芝メモリから完全に独立したグローバル半導体ブランドとしてのリブランディングを確立しました。

当時のメディア報道・掲載写真
【検証資料 1】当時のメディア報道・掲載写真(出典:st-note.com)

【市場シェアと技術力】NAND型フラッシュメモリの立ち位置と主力拠点の実力

キオクシアが世界のハイテク企業から重要視され続ける理由は、スマートフォン、PC、クラウドサーバー、車載システムに至るまであらゆる電子機器に搭載されるNAND型フラッシュメモリにおいて、極めて高い技術力と生産キャパシティを誇っているためです。

調査機関各社の最新統計によると、世界の半導体メモリシェア(NAND市場)において、キオクシアは韓国サムスン電子に次ぐ世界2位・3位争いのトップ集団に位置しています。SKハイニックスや米マイクロン・テクノロジーといった強力なライバルがひしめく中で、微細化の限界を突破する3次元積層技術「BiCS FLASH」を軸に、世代交代ごとの高集積・低消費電力化をリードし続けています。

この圧倒的な供給力を支えているのが、世界屈指の巨大生産拠点である四日市工場(三重県)北上工場(岩手県)です。四日市工場は単一のフラッシュメモリ製造拠点として世界最大級のクリーンルーム面積を誇り、AIを活用した自動化ラインが24時間365日稼働しています。また、北上工場では最先端世代の増産体制が敷かれており、巨額の設備投資を効率化するために米ウエスタンデジタル(現サンディスク部門)と製造合弁を結び、合弁投資によって開発・生産コストを分散する独自戦略を構築しています。

【データ徹底比較】主要半導体メモリ各社の業績推移と財務・事業比較

激しいシリコンサイクル(半導体市況の波)にさらされるメモリ業界において、キオクシアのポジションを主要競合他社と比較検証します。

企業名NAND世界シェア目安主力生産・開発拠点事業構造・戦略の特徴
キオクシア(日本)約14%〜18%(第2〜3位)四日市工場(三重)、北上工場(岩手)NAND専業。WDとの合弁投資で設備負担を軽減し、高積層BiCS技術に強み。
サムスン電子(韓国)約30%〜33%(首位)華城・平沢(韓国)、西安(中国)DRAM・NAND双方で首位。圧倒的な資金力による先行投資と垂直統合モデル。
SKハイニックス(韓国)約18%〜21%(第2位圏)利川・清州(韓国)、大連(中国)インテルのNAND部門(ソリダイム)買収で規模拡大。HBM(DRAM)でも急成長。
マイクロン(米国)約11%〜13%(第4〜5位)シンガポール、広島(DRAM)など米国唯一のメモリ大手。高積層NANDと車載・産業機器向けメモリに定評。

キオクシアの業績推移は、PC・スマホ需要の低迷に伴う2022年〜2023年の深刻な市況悪化による大幅な赤字局面から、生産調整と在庫適正化を経て劇的な反転を見せています。生成AIサーバー向けの超高速・大容量エンタープライズSSD(eSSD)の引き合いが強まったことで販売単価が上昇し、営業利益率は大幅に改善。景気変動リスクを抱えつつも、収益体質の筋肉質化が進んでいます。

活動歴および当時の関連ビジュアル記録

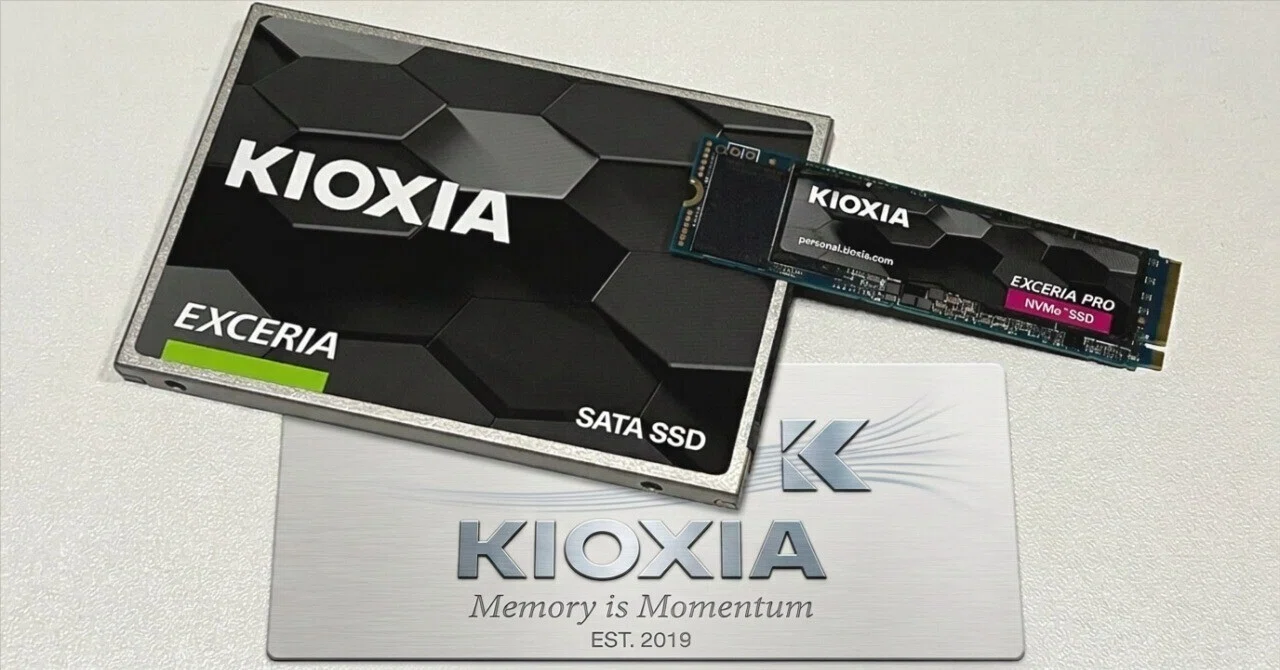

【検証資料 2】活動歴および当時の関連ビジュアル記録(出典:st-note.com)

【再編と市場動向】ウエスタンデジタル統合の真相と上場の最新情報

キオクシアを取り巻くニュースで最も注目を集めてきたのが、長年のパートナーである米ウエスタンデジタル(WD)との経営統合交渉と、東京証券取引所への上場(IPO)の最新動向です。

業界再編の観点では、投資ファンド主導での再編を進めるキオクシアと、フラッシュメモリ事業の分離を進めていたウエスタンデジタルとの間で経営統合に向けた協議が断続的に行われてきました。統合が実現すれば、合算シェアで韓国サムスン電子に匹敵する「超巨大メモリ連合」が誕生する構図でしたが、キオクシアの間接出資者である韓国SKハイニックスの同意が得られない点や、評価額を巡る諸条件のすり合わせが難航し、交渉は一進一退を繰り返してきました。

これと並行して進められてきたのが単独でのキオクシア上場計画です。2020年の上場延期、その後の市況低迷による見送りを経て、メモリ市況の本格回復と業績の急回復を背景に、東証プライム市場への上場手続きが着実に前進。上場によって獲得する資金は、最先端の積層NAND開発や次世代半導体の量産ライン構築へと再投資される見通しとなっており、国内外の機関投資家から高い関心が寄せられています。

【実態検証】キオクシアの年収・現場評判と社内カルチャーのリアル

転職市場や就職活動においてもキオクシアは常に高い注目を集めています。口コミサイトや業界関係者の証言から見えてくるキオクシアの年収・評判の実態は、日本の製造業の中でもトップクラスの水準にあります。

有価証券報告書や採用データ等の公開情報を総合すると、総合職・エンジニア職の平均年収はおよそ800万〜1,000万円超(役職や業績連動賞与により変動)のレンジに達します。特に好業績期における賞与の支給月数は手厚く、半導体業界特有の業績レバレッジが給与に色濃く反映される特徴があります。

社内カルチャーの評判としては、「旧東芝時代から受け継がれた技術者気質と真面目さ」「若手から大規模なファブ開発プロジェクトに携われる裁量権」が高く評価されています。一方で、四日市や北上といった大規模工場勤務では、クリーンルーム内でのトラブル対応や24時間稼働に伴うシフト・当番制など、現場ならではのハードワークが存在する点もリアルな実情として挙げられます。しかし、福利厚生や住宅手当、研修制度の充実は旧財閥系大手の系譜を引いており、総じてエンジニアとしての成長環境は極めて整っています。

公の場での発言・インタビュー報道記録
【検証資料 3】公の場での発言・インタビュー報道記録(出典:orangeshare.jp)

一般に知られていない盲点とネットの誤解|「日の丸半導体の敗北」は本当か?

インターネット上の言説では、「東芝がメモリを手放した=日本半導体の完全敗北」という短絡的な見方が散見されますが、これは産業の構造を捉え損ねた明確な誤解です。

第1に、キオクシアは外資系ファンドの傘下に入ったことで、かえって迅速な意思決定と巨額投資の実行力を手に入れました。東芝本体の巨大なコングロマリット組織のなかでは難しかった、機動的な設備投資判断やパートナー企業との戦略的アライアンスが独自に下せるようになった点は大きなメリットです。

第2に、生成AIの進化に伴い、注目が集まりがちなGPUやDRAM(HBMなど)だけでなく、膨大な学習データとパラメータを不揮発で保管する大容量SSD(NANDフラッシュ)の需要が爆発的に高まっているという事実です。データセンターの省電力化と大容量化の両立にはキオクシアの高積層技術が不可欠であり、同社はAIインフラを根底で支えるキープレイヤーとして不可欠な地位を維持しています。

【プロの結論】おすすめできる人・慎重になるべき人の判断基準

半導体ビジネスの特性を踏まえ、ビジネスパートナー、投資家、あるいは求職者としてキオクシアに関わる際の見極めポイントを整理します。

▼ キオクシアへの関与・選択が向いている人

  • 世界最先端のナノメートル・数百層レベルの微細加工技術や大規模ファブ運営に挑戦したいエンジニア
  • シリコンサイクルのボラティリティ(好不況の波)を理解し、AIデータセンター需要による中長期的な成長に期待する投資家
  • グローバル企業(米WDなど)との日常的な協業環境でキャリアを積みたいビジネスパーソン

▼ 慎重な見極め・リスク管理が必要な人

  • 市況の波に左右されない絶対的な安定収益や、年功序列型の平穏な就労環境のみを求める人
  • 韓国勢や中国勢との激しい価格競争・設備投資競争に伴う業績変動リスクを許容できない人

【キオクシア と は】に関するよくある質問(FAQ)

Q1:キオクシアと東芝は現在どのような関係ですか?
A1:キオクシアは旧東芝メモリが独立した企業であり、東芝の完全子会社ではありません。東芝本体は分社化・売却時の経緯からキオクシアホールディングスの一部株式を間接的に保有していますが、経営権はベインキャピタル主導のコンソーシアムが握っており、独立した経営判断を行っています。

Q2:キオクシアの製品は身近なところで使われていますか?
A2:はい、非常に幅広く使われています。KIOXIAブランドのSDカードや外付けSSDはもちろんのこと、世界中の主要スマートフォン(iPhoneやAndroid端末)、ノートPC、ゲーム機、さらには大手クラウド事業者のデータセンター内サーバーに内蔵されるストレージとして大量に採用されています。

Q3:なぜウエスタンデジタル(WD)と深く提携しているのですか?
A3:NAND型フラッシュメモリの量産工場建設には数千億円〜兆円規模の莫大な投資が必要です。旧東芝時代からサンディスク(現ウエスタンデジタル)と合弁会社を設立し、クリーンルームや製造装置への設備投資コストを折半することで、競合するサムスン電子などに対抗する投資効率を確保してきました。

まとめ:今後の動向と失敗しないための判断基準

キオクシアは、世界初のNAND型フラッシュメモリ開発から続く強固な技術資産を受け継ぎ、激動の事業再編を乗り越えて世界トップシェアの一角を守り続ける日本屈指の先端半導体企業です。旧東芝メモリからの社名変更を経て、現在はAI時代の膨大なデータ需要を牽引する中核企業として確固たるポジションを築いています。

メモリ市況特有のサイクルによる業績の波や、世界的な合従連衡といった課題は常に存在するものの、四日市・北上両工場の圧倒的な生産インフラと高積層BiCS技術が持つ優位性は揺らぎません。上場による資本基盤の強化や次世代インフラ需要の取り込みを通じて、同社が世界のデジタル社会でどのような飛躍を遂げるのか、今後もその動向から目が離せません。 (出典: キオクシア と は(Yahoo!ニュース)
